半導體設備鈑金材料選擇與技術挑戰深度解析

本文為「[半導體設備鈑金加工完整指南]」系列的技術深度篇,聚焦材料選用邏輯與五大技術挑戰。

在半導體設備鈑金加工中,材料選擇加工技術的決策深度,直接決定了設備的性能、壽命與製造成本。本文深度解析三大主流材料的選用邏輯,以及半導體設備鈑金加工面臨的五大技術挑戰。

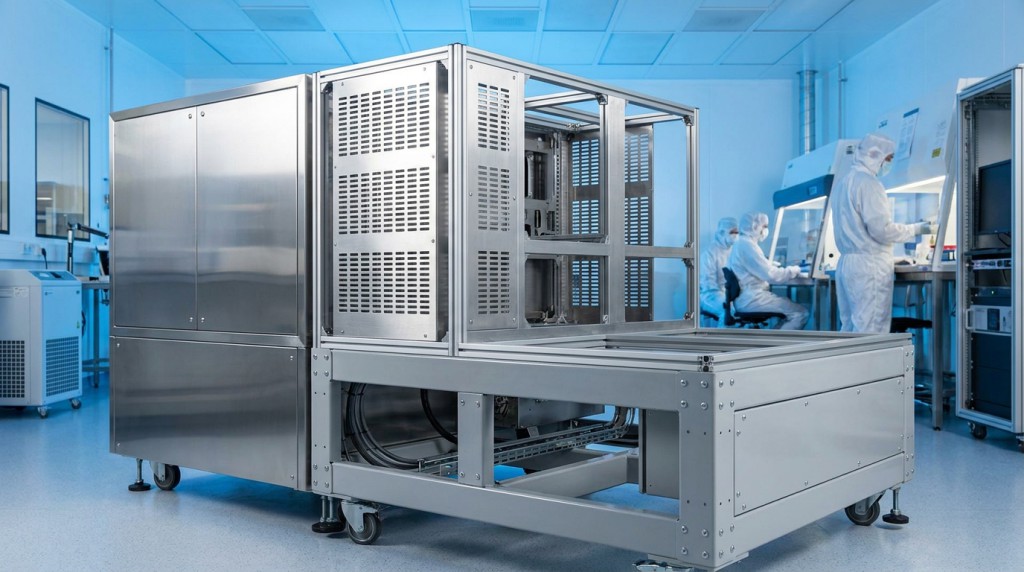

Machine_base_sections_in_cleanroom_202605131229

三大主流材料的深度比較

一、不鏽鋼:半導體設備鈑金的主力材料

不鏽鋼是半導體設備鈑金中使用最廣泛的材料,主要因其耐腐蝕性與表面潔淨度可達極高水準。

SUS304 vs. SUS316 的關鍵差異

比較項目 SUS304 SUS316
主要合金元素 18% Cr、8% Ni 16% Cr、10% Ni、2% Mo
耐腐蝕性 一般 強(耐氯離子腐蝕)
加工性 良好 略低於 304
成本 較低 較高(約 1.3-1.5 倍)
典型應用 一般機殼、結構件 化學品接觸件、無塵室高潔淨件

不鏽鋼表面處理選項

  • 電解拋光(Electropolishing):可達 Ra 0.1μm 以下的鏡面級表面,是無塵室應用的標準處理
  • 2B 軋延面:一般工業件常用,成本經濟
  • #4 髮絲面:兼顧美觀與防指紋,常用於設備外觀件
  • BA 鏡面:高反射率,部分光學設備周邊使用

二、鋁合金:輕量化與導熱需求的首選

鋁合金的重量約為不鏽鋼的 1/3,導熱係數則高出 3-4 倍,這兩項特性決定了其應用場景。

AL5052 vs. AL6061 的選用邏輯

比較項目 AL5052 AL6061
強度 中等 較高(可熱處理強化)
加工性 折彎性佳 切削性佳
抗腐蝕性 優秀 良好
典型應用 薄板折彎件、外罩 結構支架、機械加工件

鋁合金表面處理:陽極處理(Anodizing)

陽極處理是鋁合金鈑金件最常見的表面處理:

  • 硬質陽極:硬度可達 HV 400-500,耐磨性提升
  • 彩色陽極:可染色,常用於模組識別
  • 無塵室規格陽極:低析出物配方,符合潔淨度要求

三、SECC 鍍鋅鋼板:成本控制下的合理選擇

SECC(Steel Electrogalvanized, Cold-rolled, Coil)是電鍍鋅冷軋鋼板,在非關鍵結構件中具有明顯成本優勢。

應用情境 使用理由
控制箱體外殼 不接觸製程環境,基礎防鏽即可滿足需求
設備底架 成本敏感,且可後續噴漆強化保護
內部隔板 非外觀件,重量需求次要

選材決策原則:先確認零件的「使用環境 × 機械需求 × 預算層級」,再對應材料特性選擇。錯誤的選材,可能導致零件壽命不足或成本失控。

五大技術挑戰深度剖析

挑戰一:高精度公差控制

半導體設備機構件的公差要求,通常比一般工業設備嚴格一個等級。

公差類型 半導體設備要求 一般工業要求
孔位公差 ±0.02mm ~ ±0.05mm ±0.1mm ~ ±0.2mm
平面度 0.1mm/m 以內 0.3-0.5mm/m
直角度 ±0.05° ±0.5°

達成這些精度的關鍵:

  • 高精度雷射切割機(如德國 Trumpf、日本 Amada 級別)
  • 全電伺服折床(取代傳統油壓折床的回彈控制)
  • CMM 三次元量測作為品質驗證

挑戰二:大型機構件的組裝精度

當單一鈑金件尺寸超過 1 米,挑戰升級:

  • 材料內應力:大尺寸鋼板冷軋過程的殘餘應力,加工後會釋放導致變形
  • 熱變形累積:焊接、雷射切割的熱輸入會在大尺寸件上累積放大
  • 累積公差管理:多件組裝後,每件 ±0.1mm 的公差可能累積到 ±0.5mm
  • 搬運與夾治具:大型件本身的重量會在運送與定位中產生彈性變形

挑戰三:精密焊接與變形控制

焊接是鈑金結構件成型的核心製程,但熱變形是精度最大的敵人。

TIG 焊接的關鍵控制點

  • 熱輸入控制:薄板(1.5mm 以下)需採用脈衝 TIG,降低熱輸入
  • 焊接順序設計:對稱焊、跳焊以平衡熱應力分布
  • 焊後處理:矯正、退火、固溶處理恢復尺寸精度

不同焊接工法的選用

工法 適用情境 優點
TIG 焊 不鏽鋼、鋁合金薄板 焊道美觀、潔淨度高
MIG / CO₂ 焊 中厚板結構件 效率高、成本低
雷射焊接 高精度薄板組裝 熱影響區小、變形低
點焊 量產化薄板件 效率最高、設備成本低

挑戰四:表面潔淨度與污染控制

半導體設備鈑金的潔淨度管控,貫穿整個製造流程:

製程階段 污染風險 控制方法
原材料入廠 材料表面油污、銹蝕 來料檢驗、表面清潔
加工過程 切削液殘留、毛邊、金屬屑 加工後清洗、毛邊處理
表面處理 化學品殘留、水漬 多段純水清洗、潔淨環境烘乾
包裝出貨 環境微粒、靜電吸附 無塵室包裝、真空袋裝
驗證文件 無法追溯的污染源 NVR 測試報告、Cleanliness Certification

挑戰五:少量多樣與快速打樣

半導體設備的訂單結構決定了製造模式:

  • 小批量訂單:單機型可能僅需 10-50 套零件
  • 設計變更頻繁:開發階段每月可能有 2-3 次設計修訂
  • NPI 交期壓力:首件樣品交期常被壓到 5-7 個工作天
  • 版本管理:同一零件可能同時存在 3-5 個有效版本

這要求供應商具備:柔性製造系統 + 快速換線能力 + 完善的 PLM 文件管理

結語

半導體設備鈑金加工的技術門檻,不僅在於單一加工設備的精度,更在於整體製程的系統性管控。從材料選擇、加工工藝、表面處理到品質驗證,每個環節都需要對應半導體產業的高標準。
